全国2009年4月高等教育自学考试电子技术基础(二)试题
课程代码:02273

一、单项选择题（本大题共15小题,每小题1分,共15分）
在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内.错选、多选或未选均无分.
1.三极管β值是反映（　　　）
A.电压控制电压能力的参数
B.电流控制电流能力的参数
C.电压控制电流能力的参数
D.电流控制电压能力的参数

2.模拟集成电路的输入一般采用（　　　）
A.共发射极电路
B.差动电路
C.共集电极电路
D.共基极电路

3.互补对称功率放大器是（　　　）
A.共发射极电路
B.差动电路
C.共集电极电路
D.共基极电路

4.RC文氏桥振荡器起振条件是（　　　）
A.A_f =1
B.A_f >1
C. A_f=3
D. A_f >3

5.单相桥式整流电路流过每个整流二极管的电流是流过负载电流的（　　　）
A.0.5倍
B.0.707倍
C.0.9倍
D.1.2倍

6.三端集成稳压器CW7800系列额定电流是（　　　）
A.0.1A
B.0.5A
C.1A
D.1.5A

7.字母A的ASCII码为（　　　）
A.3AH
B.40H
C.41H
D.61H

8.三位二进制代码可以编出的代码有（　　　）
A.3种
B.4种
C.6种
D.8种

9.在10线-4线优先编码器74HC147中,当输入=0时,则输出=（　　　）
A.1001
B.1000
C.0111
D.0110

10.发光二极管的工作电流为（　　　）
A.几微安~几十微安
B.几十微安~几百微安
C.几毫安~十几毫安
D.几安培

11.在CP有效的情况下,当输入端T=0,则T触发器的输出Qn+1=（　　　）
A.Qⁿ⁺¹=0
B.Qn+1=1
C.Qⁿ⁺¹=Qⁿ
D. Qⁿ⁺¹=

12.由555定时器构成的多谐振荡器电路中,振荡周期取决于（　　　）
A.电源电压
B.R₁、R₂和C
C.仅与C有关
D.仅与R₁和R₂有关

13.多谐振荡器是用来产生（　　　）
A.正弦波
B.矩形波
C.锯齿波
D.三角波

14.单稳态触发器的触发脉冲宽度t_i与暂态维持时间tw之间应满足（　　　）
A.t_i<t_w
B.t_i=t_w
C.t_i>t_w
D. t_i≥t_w

15.A/D转换是指（　　　）
A.模拟量到数字量的转换
B.数字量到模拟量的转换
C.高电平到低电平的转换
D.低电平到高电平的转换

二、填空题（本大题共15小题,每小题1分,共15分）
请在每小题的横线上填上正确答案.错填、不填均无分.
16.场效应管属于单极型的___________器件.
17.若三极管发射结正偏,集电结也正偏则三极管处于___________状态.
18.在N型半导体中___________是多数载流子.
19.引入串联负反馈可以___________放大电路的输入电阻.
20.集成运放作线性应用时,一般工作在___________状态.
21.理想集成运放开环输入电阻r_i=___________.
22.为了稳定静态工作点,应引入___________.
23.正弦波振荡器,自激振荡的相位平衡条件为___________.
24.在并联型石英晶体振荡器中,石英晶体作为___________使用,组成电容三点式振荡器.
25.单相桥式整流电路输出电压平均值U_0(av)= ___________U₂.
(U2是电源变压器副边电压有效值)
26.逻辑变量X与＂1＂异或相当于___________.
27.逻辑函数Y=A+B的反函数=___________.
28.在CP有效的情况下,D触发器具有置0和___________功能.
29.单稳态触发器在没有外部触发信号的情况下处于___________状态.
30.位数越多的DAC,其分辨率越___________.

三、计算题（本大题共1小题,共3分）
31.用卡诺图化简下列逻辑函数
F(A,B,C,D)=Ξm(0,1,2,3,4,7,15)+ Ξd(8,9,10,11,12,13)

四、简答题（本大题共3小题,每小题5分,共15分）
32.电容三点式振荡器与电感三点式振荡器比较,其输出波形好,为什么？
33.写出J-K触发器的特性方程和特性表.
34.引起放大电路的高频特性变差的主要原因是什么？引起放大电路的低频特性变差的主要原因是什么？

五、分析题（本大题共2小题,共14分）
35.定性画出555组成的多谐振荡器的V_C和V_O波形,写出周期T的表达式.（5分）

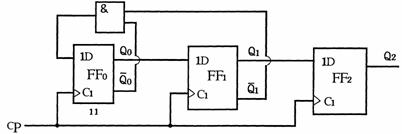

36.分析下图的逻辑功能,要求写出驱动方程、状态方程、输出方程,画出状态转换图.
（9分）

六、设计题（本大题共2小题,共18分）
37.设计一个举重裁判电路,A,B,C为三个裁判,其中A为主裁判,B,C为副裁判,当包括A在内的至少两个裁判同意时,表示举重成功,设计电路,实现用一盏灯的亮灭表示举重是否成功.（8分）
要求:（1）列出真值表；
（2）写出逻辑表达式；
（3）用与非门实现该电路.
38.文氏桥振荡器电路如图所示,图中R=3KΩ,C=0.3μF,R_F=R₁=1KΩ.（10分）
试求:

（1）分析该电路参数是否满足起振条件?若不满足,应如何修改？
（2）计算振荡频率f₀=?

七、分析计算题（本大题共2小题,每小题10分,共20分）
39.电路如图所示:图中R₁=1KΩ,R₂=2KΩ,R₃= R₄=5KΩ.
试求:（1）Uo与Ui1和Ui2的关系；
（2）当U_i1=0.5V, U_i2=0.1V时,计算输出电压U_o值,运放输入端电位U_N、U_P值.
40.电路如图,已知图中+U_CC=12V-U_EE=-12V,β₁=β₂=50,R_b=R_c=R_e=10KΩ,R_s=50Ω,r_be1= r_be2=2.0KΩ.

试求:（1）若已知R_e电阻的电流I_E=1mA,求电路中I_C1、I_C2、U_C1、U_C2、I_B1、I_B2；
（2）求差模电压放大倍数A_d.
