2021年10月高等教育自学考试单片机原理及应用试题

课程代码:02358

1.请考生按规定用笔将所有试题的答案写在答题纸上。

2.答题前,考生务必将自己的考试课程名称姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸规定的位置上。

一、 填空题:本大题共19小题,每空1分,共20分。

1.二进制数1100转换成十六进制数就是____。

2.十六进制数64H转换成十进制数就是____。

3.数值35H与0FH相或后,结果为_____。

4. MCS51系列单片机最大可寻址____KB的程序存储器。

5.单片机复位后,PO- P3口输出_____。

6. P3.2端口的第二功能是_____信号输人口。

7.单片机中,有____组工作寄存器区。

8. P2口既可作为系统的____使用 ,也可以作为通用1I/0口使用。.

9.单片机的P0-P3口中,除______口外 ,其余三个口都有第二功能。

10.程序存储器读指令(查表指令)有___和_____两种。

11. MUL AB是____指令。

12. CJNE是______指令。

13.执行了DEC A指令后,累加器A的数值被_____。

14.执行了CPLA指令后,累加器A的数值被_____。

15.执行了RLA指令后,累加器A的数值被_____。

16.单片机具有两种低功耗模式,有待机模式和____模式。

17. 80C51单片机有一个____的串行口 ,以实现单片机和其他的数据设备之间的串行数据传送。

18.____和RI都是串行中断请求标志。

19. T0定时器初始化后要开始定时，就要把TCON中的_____位置1。

二、改错题:本大题共4小题,共10分。以下程序段存在一个或多个的错误，请改正。

20.双字节十进制加法运算,( 30H31H)+(32H33H)->33H34H (3分)

MOV A ,31H

ADD A,33H

MOV 34H,A

MOV A ,30H

ADD A,32H

MOV 33H,A

21.让P1.0输出为低电平,编写程序如下: (2分)

MOV A,#0

MOV P1.0,A

22.把地址20H的内容左移一位(3分)

RL 20H

23.检测P1.7引脚状态,若为低电平则跳转到PLOW处(2分)

CLR P1.7

JB P1.7,PLOW

PLOW:

三、程序阅读题:本大题共3小题,每小题5分,共15分。

请阅读以下程序段,指出该程序段的功能。

24.MOV A, R3

CLR CY

SUBB A,R7

MOV R5,A

MOV A, R2

SUBB A,R6

MOV R4,A

RET

25.MOV RO, #32H

CLR CY

MOV R1,#3

L0OP :MOV A,@ RO

RLC A

MOV @ RO,A

DEC RO

DJNZ R1 ,L00P .

RET

26. START:SETB P1.1

DL: MOV 30H ,#2

DL0: MOV 31H ,#100

DLI: DJNZ 31H ,DL1:

DJNZ 30H，DL0

CPL P1.1

SJMP DL

四、简答题:本大题共15小题,共45分。

27. DAC0832是具有什么功能的芯片? (3 分)

28.晶振频率为6MHz,欲获得100ms 的延时,则下面程序中R0的数值应该是多少?不考虑

MOV指令时间(4分)

MOV RO,

DI2: MOV R1,#200

DL1: DJNZ R1,DL1

DJNZ RO, DI2

RET

29.空操作指令执行时,会花费CPU时间吗? (2 分)

30.单片机串行口和个人家用计算机的串行口可否直接相连,为什么? (3分)

31. AD转换器ADC0809可以同时对8路模拟量信号进行A/D转换吗? (2 分)

32.8255是什么功能的芯片?方式0时8255具有什么功能? (4分)

33. AD574是什么功能的芯片? (2 分)

34.程序中,若要把数据存储器地址30H和35H的内容进行交换,应如何编程?请写出具体指令。(3分)

35. ADD指令与INC指令哪个对CY有影响? (3 分)

36. 8255芯片在上电时需要复位吗? (2 分)

37.设( A)= 07H,( R0)=0A5H,则执行了指令ANLA,RO后,A和RO的内容是多少? (4 分)

38.设( A)= 33H,( DPTR)= 1000H,则执行了指令MOVC A ,@ A+DPTR后,哪个单元的内容送到A了? (3分)

39. PUSH和P0P指令的功能是什么? (2分)

40.指令MOV A,0和MOV A,0有什么区别? (3分)

41.只读存储器有哪五类? (5分)

五、设计题:本大题10分。

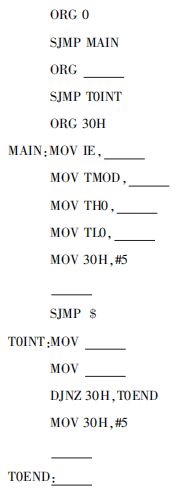

42.采用80C51在6MHz的晶振下，使用定时器T0中断方式,定时器方式1编制完整的程序,要求P1.0产生连续的1Hz方波,其中一个周期里高电平0.5秒,低电平0.5秒。Pl.0初始状态不考虑。请在下面程序的空格中填写必要的内容。
